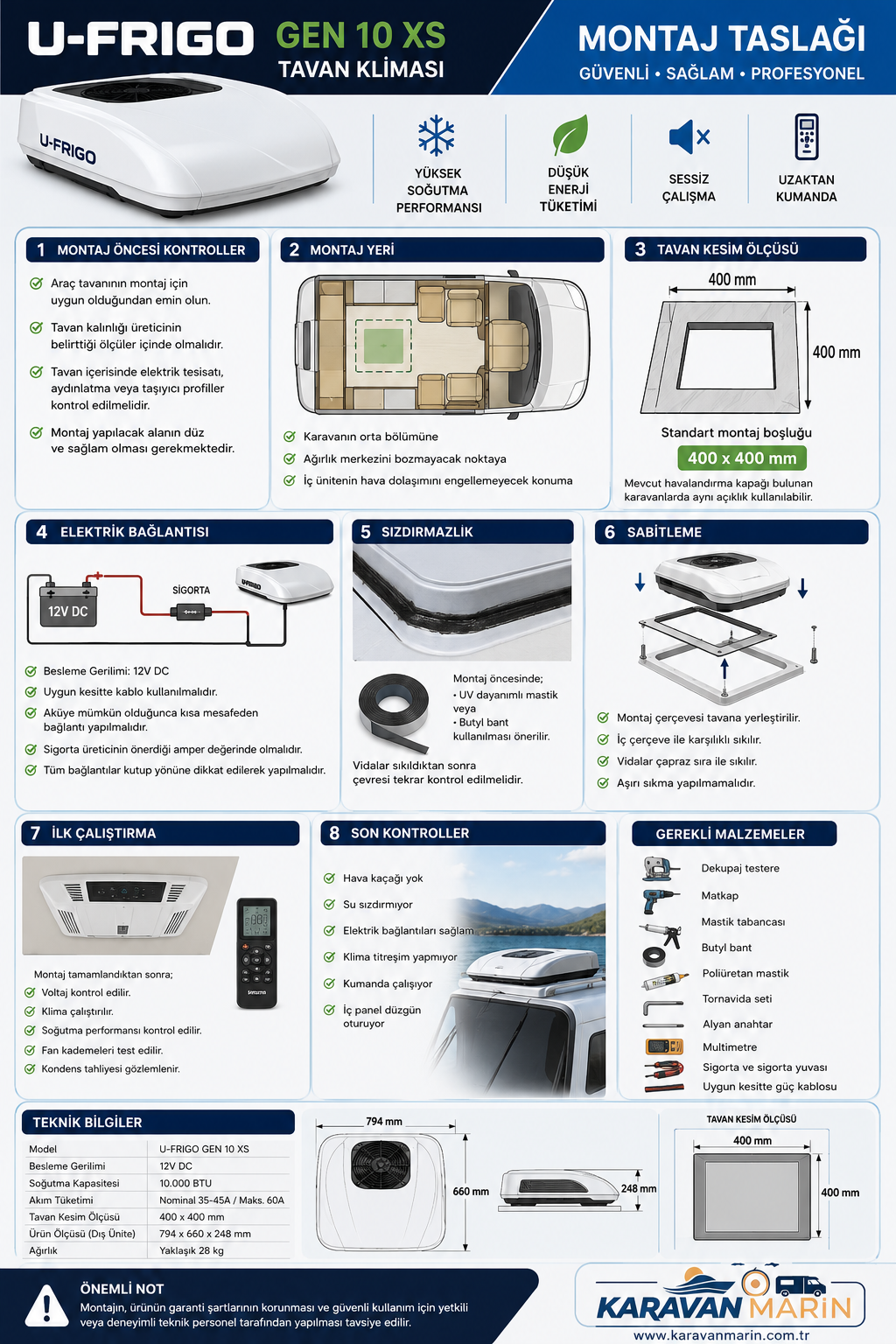

U-FRIGO GEN 10 XS Tavan Kliması Montaj Taslağı
Montaj Öncesi Kontroller
- Araç tavanının montaj için uygun olduğundan emin olun.
- Tavan kalınlığı üreticinin belirttiği ölçüler içinde olmalıdır.
- Tavan içerisinde elektrik tesisatı, aydınlatma veya taşıyıcı profiller kontrol edilmelidir.
- Montaj yapılacak alanın düz ve sağlam olması gerekmektedir.
Montaj Yeri
Genellikle;
- Karavanın orta bölümüne
- Ağırlık merkezini bozmayacak noktaya
- İç ünitenin hava dolaşımını engellemeyecek konuma
monte edilmesi tavsiye edilir.
Tavan Kesim Ölçüsü
Standart Montaj Boşluğu
400 × 400 mm
Mevcut havalandırma kapağı bulunan karavanlarda aynı açıklık kullanılabilir.
*Farklı klima modellerinde farklı ölçü olabilir.
Elektrik Bağlantısı
- Besleme Gerilimi: 12V DC
- Uygun kesitte kablo kullanılmalıdır.
- Aküye mümkün olduğunca kısa mesafeden bağlantı yapılmalıdır.
- Sigorta üreticinin önerdiği amper değerinde olmalıdır.
- Tüm bağlantılar kutup yönüne dikkat edilerek yapılmalıdır.
Sızdırmazlık
Montaj öncesinde;
- UV dayanımlı mastik
veya - Butyl bant
kullanılması önerilir.
Vidalar sıkıldıktan sonra çevresi tekrar kontrol edilmelidir.
Sabitleme
- Montaj çerçevesi tavana yerleştirilir.
- İç çerçeve ile karşılıklı sıkılır.
- Vidalar çapraz sıra ile sıkılır.
- Aşırı sıkma yapılmamalıdır.
İlk Çalıştırma
Montaj tamamlandıktan sonra;
- Voltaj kontrol edilir.
- Klima çalıştırılır.
- Soğutma performansı kontrol edilir.
- Fan kademeleri test edilir.
- Kondens tahliyesi gözlemlenir.
Son Kontroller
✔ Hava kaçağı yok
✔ Su sızdırmıyor
✔ Elektrik bağlantıları sağlam
✔ Klima titreşim yapmıyor
✔ Kumanda çalışıyor
✔ İç panel düzgün oturuyor
Gerekli Malzemeler
- Dekupaj testere
- Matkap
- Mastik tabancası
- Butyl bant
- Poliüretan mastik
- Tornavida seti
- Alyan anahtar
- Multimetre
- Sigorta ve sigorta yuvası
- Uygun kesitte güç kablosu
Önemli Not
Montajın, ürünün garanti şartlarının korunması ve güvenli kullanım için yetkili veya deneyimli teknik personel tarafından yapılması tavsiye edilir.
